Антискользящая алюминиевая плита для настила и кровли, металлическая решетка с рифленой поверхностью для проектов в области солнечной энергетики
Решетка с рифленой поверхностью используется для создания нескользящих дорожек и ступеней. Планки обладают высоким соотношением прочности к весу, что обеспечивает высокую несущую способность и долгий срок службы.

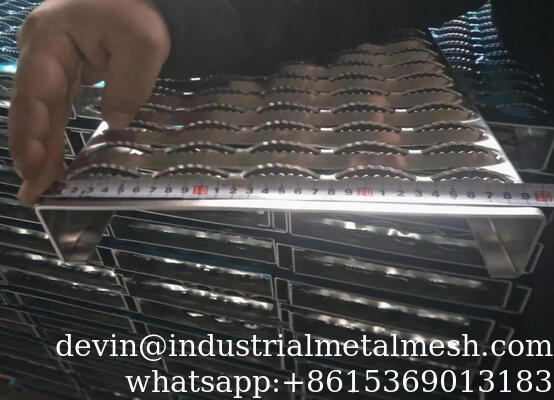

Продукт изготовлен из легкой металлической решетки, специально разработанной для безопасности под ногами. Уникальная цельная конструкция с ромбовидным рисунком обеспечивает сопротивление скольжению во всех направлениях.
Решетка с рифленой поверхностью идеально подходит для всех пешеходных/рабочих поверхностей, где грязь, лед, снег, жир, масло и моющие средства создают скользкие или опасные условия.
Зубчатая поверхность выполнена в виде открытого ромбовидного узора. Это обеспечивает дренаж жидкостей, грязи, стружки и другого мусора, вызывающего несчастные случаи.
-
Все защитные решетки Guorun также доступны в виде плоских заготовок без сложенных краев.
-
В этом случае максимальная ширина тисненого поля для ромбовидных форм не должна превышать 750 мм.
-
По производственным причинам эти плоские разрезы имеют слегка изогнутую поверхность.
-
Также могут быть изготовлены решетки других размеров (В/Ш/Д), отличных от указанных выше.
-
Также доступны решетки с неперфорированными краями или поверхностями на одной или обеих передних сторонах.
-
Мы также можем поставлять с дренажными отверстиями диаметром 5 мм.
-
Пожалуйста, свяжитесь с нами для получения дополнительной технической информации.
Материалы решетки с рифленой поверхностью, ступеней
- Предварительно оцинкованная сталь (ASTM A-924-G90): толщина 12 или 14 калибров.
- Горячекатаная сталь: толщина 12 или 14 калибров.
- Алюминиевый сплав 5052H32: толщина 0,080" или 0,100".
- Нержавеющая сталь типа 304 или типа 316: толщина 16 калибров.
Общие характеристики
| Марка материала |
Предварительно оцинкованная сталь
Горячекатаная травленая и промасленная (HRPO) сталь
Алюминиевый сплав 5052
Нержавеющая сталь 304, нержавеющая сталь 316 |
| Калибр материала |
9 калибр, 10 калибр, 11 калибр, 12 калибр, 13 калибр, |
| Доступные узоры |
Стандартный зубчатый, без зубцов, усиленный |
| Ширина и количество отверстий |
2 ромбовидных отверстия для ширины 4-3/4"
3 ромбовидных отверстия для ширины 7"
4 ромбовидных отверстия шириной 9-1/2"
5 ромбовидных отверстий шириной 11-3/4"
6 ромбовидных отверстий шириной 14-3/4"
7 ромбовидных отверстий шириной 17"
9 ромбовидных отверстий шириной 21-1/2"
10 ромбовидных отверстий шириной 24" |
| Глубина канала |
1-1/2, 2, 2-1/2, 3" или на заказ |
| Длина канала |
6', 8', 10', 12' или на заказ |
| Несущая способность |
Для уточнения списка таблиц несущей способности обращайтесь к нашим менеджерам или инженерам |
| Сопротивление скольжению |
соответствует стандартам Федеральной спецификации RR-G-1602D |
| 2 ромба / ширина 9-1/4" |
| Ромбовидный узор |
Ширина |
Глубина канала |
оцинкованный |
Алюминий |
| 2 ромба |
9-1/4" |
2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 9-1/4" |
2-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 9-1/4" |
3" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 9-1/4" |
4" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 3 ромба / ширина 13-3/4" |
| Ромбовидный узор |
Ширина |
Глубина канала |
оцинкованный |
Алюминий |
| 3 ромба |
13-3/4" |
2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 13-3/4" |
2-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 13-3/4" |
3" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 13-3/4" |
4" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 5 ромбов / ширина 23-1/4" |
| Ромбовидный узор |
Ширина |
Глубина канала |
оцинкованный |
Алюминий |
| 5 ромбов |
23-1/4" |
2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 23-1/4" |
2-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 23-1/4" |
3" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 23-1/4" |
4" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 6 ромбов / ширина 27-3/4" |
| Ромбовидный узор |
Ширина |
Глубина канала |
оцинкованный |
Алюминий |
| 6 ромбов |
27-3/4" |
2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 27-3/4" |
2-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 27-3/4" |
3" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 27-3/4" |
4" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 8 ромбов / ширина 36" |
| Ромбовидный узор |
Ширина |
Глубина канала |
оцинкованный |
Алюминий |
| 8 ромбов |
36" |
1-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 36" |
2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 36" |
2-1/2" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
| 36" |
3" |
11 кал., 10 кал., 9 кал. |
12 кал. (0,080"), 10 кал. (0,100") |
Применение рифленых плит
Рифленые плиты могут быть изготовлены из стальных, алюминиевых или нержавеющих плит в зависимости от условий эксплуатации. При использовании стальных плит, после изготовления рифленой плиты, ее можно подвергнуть гальванизации, горячему цинкованию или покраске. Рифленые плиты обладают лучшим сопротивлением скольжению и привлекательным внешним видом, поэтому они широко используются в качестве ступеней, дорожек и напольных покрытий в цехах и на транспортных объектах. Когда рифленая плита покрыта грязью, льдом, снегом, жиром, масляной грязью или чистящими средствами, она эффективно обеспечивает безопасность персонала.
Особенности рифленой решетки:
- Высокопрочная легкая металлическая решетка, разработанная для безопасности под ногами.
- Уникальная цельная конструкция с ромбовидным рисунком обеспечивает сопротивление скольжению во всех направлениях.
- Простая установка, быстро монтируется без крепежа, остается на месте
- Экономичность, долгий срок службы, низкие эксплуатационные расходы на кровлю и дорожки
- Гибкие размеры и формы, инновационный дизайн легко адаптируется, поддерживается любая специальная обработка путем резки, формовки, гибки и сварки.
- Подходит для всех пешеходных/рабочих поверхностей, где грязь, лед, снег, жир, масло и моющие средства создают скользкие или опасные условия.
- Широкое применение, обычно используется для рабочих платформ, промышленных полов, мостиков, балконов, складских помещений, дорожек и ступеней
Преимущества рифленой решетки
Экономичность установки Помимо низкой стоимости материалов и номинальной стоимости монтажа, рифленая защитная решетка также помогает сэкономить благодаря долговечным, устойчивым к ржавчине материалам и покрытиям.
• Стандартное заводское оцинкованное покрытие устойчиво к коррозии, обеспечивая долговечность поверхностей.
• Высокопрочный алюминий и нержавеющая сталь марок 304 и 316L обеспечивают максимальную коррозионную стойкость.
• Доступна неокрашенная черная сталь для установок, требующих горячего цинкования после изготовления.
• Эти легкие, но прочные панели позволяют значительно сократить потребность в конструкционной стали.
Универсальность рифленой решетки
Доступна в различных стандартных ширинах и высотах каналов.
• Множество нестандартных форм и размеров.
• Цельная конструкция без сварных швов или заклепок, которые могут выйти из строя, минимизирует необходимость заводской обработки.
• Специальные формы и формовка могут быть выполнены для удовлетворения необычных требований.
Более безопасная, зубчатая поверхность рифленой решетки
• Надежно удерживает подошвы обуви во всех направлениях.
• Нескользящая поверхность идеально подходит для внутренних и наружных помещений, где грязь, лед, снег, масло и моющие средства могут создавать опасные условия ходьбы.
• Отверстия достаточно малы, чтобы улавливать большинство падающих инструментов и других опасных предметов.
