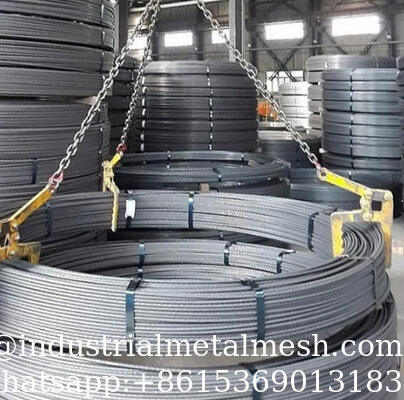

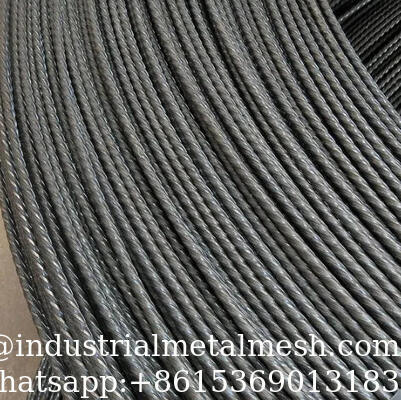

Трос из предварительно напряженной стали SG Brand 1860 МПа, 7 проволок, пост-напряженный трос 15,24 мм, низкое релаксационное напряжение 2,5 Высокое
Предварительно напряженная стальная проволока — это тип стальной проволоки, изготовленной из углеродистой стальной проволоки и используемой в железобетонных конструкциях или стальных конструкциях с предварительным напряжением.
Холоднотянутая предварительно напряженная стальная проволока изготавливается из высококачественной катанки из высокоуглеродистой стали после обработки поверхности. Содержание углерода в стали выбирается в диапазоне 0,6-0,9%. Перед холодной протяжкой она подвергается травлению, фосфатированию или другим видам обработки поверхности. После холодной протяжки площадь поперечного сечения обычно уменьшается на 50-85%, а прочность повышается за счет упрочнения при холодной обработке.
Холоднотянутая предварительно напряженная стальная проволока после дальнейшей стабилизации становится предварительно напряженной стальной проволокой с низким релаксационным напряжением, приобретая характеристики низкого релаксационного напряжения и значительно повышая предел текучести, удлинение и прямолинейность. При гальванизации она становится оцинкованной предварительно напряженной стальной проволокой; оцинкованная проволока, прошедшая стабилизацию, называется оцинкованной предварительно напряженной стальной проволокой с низким релаксационным напряжением. Проволока обычно поставляется в бухтах; при использовании в железнодорожных шпалах ее можно нарезать по длине и связывать в пучки по мере необходимости.
Высокая прочность этого материала в основном проявляется в осевом направлении, при значительно более низкой радиальной прочности. При нагреве до 400 градусов Цельсия или выше релаксационные свойства и прочностные характеристики будут значительно ухудшены. При использовании холоднотянутой предварительно напряженной стальной проволоки в трубопроводах следует тщательно проверять ее стойкость к коррозии под напряжением. При использовании оцинкованной стальной проволоки нельзя полностью полагаться на ее коррозионную стойкость; вся кабельная система должна иметь другие защитные меры.
Холоднотянутая предварительно напряженная стальная проволока обычно используется в трубопроводах, особенно изготовленных по технологии PCCP. Предварительно напряженная стальная проволока с низким релаксационным напряжением широко используется в железнодорожных шпалах и железобетонных опорах, и реже в строительных элементах; она больше не используется в сборных балках. Оцинкованная предварительно напряженная стальная проволока с низким релаксационным напряжением обычно используется в кабелях вантовых мостов, тягах стальных арочных мостов и при изготовлении предварительно напряженных кабелей для большепролетных конструкций. Нестабилизированная оцинкованная стальная проволока обычно используется в кабелях висячих мостов.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Описание |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
Тип DC, SC |
По диаметру: 4 мм, 4,8 мм, 5,0 мм, 5,1 мм, 6,0 мм, 6,25 мм, 7,0 мм, 7,8 мм, 8,0 мм, 9,0 мм, 9,5 мм, 10,0 мм, 11 мм, 12 мм и т. д. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
Тип DC, SC |
По классу прочности: предварительно напряженная стальная проволока средней прочности (800-1200 МПа); предварительно напряженная стальная проволока высокой прочности (1470 МПа, 1570 МПа, 1670 МПа, 1770 МПа и 1860 МПа и т. д.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
Тип DC, SC |
В зависимости от покрытия поверхности предварительно напряженная стальная проволока может быть классифицирована как: неоцинкованная предварительно напряженная стальная проволока, предварительно напряженная стальная проволока с эпоксидным покрытием и оцинкованная предварительно напряженная стальная проволока. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
В зависимости от формы поверхности предварительно напряженная стальная проволока может быть классифицирована как: гладкая круглая предварительно напряженная стальная проволока, спирально-рифленая или винтообразно-канавочная предварительно напряженная стальная проволока |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
В зависимости от технологии обработки предварительно напряженная стальная проволока может быть классифицирована как: холоднотянутая предварительно напряженная стальная проволока и предварительно напряженная стальная проволока с низким релаксационным напряжением. |
1. Технические данные
7-жильный неоцинкованный стальной трос для предварительно напряженного бетона по ASTM A 416
| Мин. Предел прочности на разрыв |
Номинальный
Диаметр.
|
Диаметр.
Допуск
|
Номинальный
Сталь
Площадь
|
Номинальный вес |
Мин.
Разрывная нагрузка
|
Мин. Нагрузка
при 1% удлинении
|
Мин. Удлинение
Lo≥610 мм
|
0,7 G.U.T.S
1000 ч. Номинальная релаксация
|
| МПа |
мм |
мм |
мм2 |
кг/км |
кН |
кН |
% |
% |
| 1860 |
9,53 |
+0,66,-0,15
|
54,84 |
432 |
102,3 |
92,1 |
≥3,5
|
≤2,5
|
| 11,11 |
74,19 |
582 |
137,9 |
124,1 |
| 12,70 |
98,7 |
775 |
183,7 |
165,3 |
| 15,24 |
140,0 |
1102 |
260,7 |
234,6 |
| 17,80 |
190,0 |
1492 |
353,0 |
318,0 |
| 2000 |
12,70 |
+0,66,-0,15 |
98,7 |
775 |
197,4 |
177,7 |
≥3,5 |
≤2,5 |
| 15,24 |
140,0 |
1102 |
280,0 |
252,0 |
7-жильный неоцинкованный стальной трос для предварительно напряженного бетона по GB/T5224
| Мин. Предел прочности на разрыв |
Номинальный
Диаметр.
|
Диаметр.
Допуск
|
Номинальный
Сталь
Площадь
|
Номинальный вес |
Мин.
Разрывная нагрузка
|
Мин. Нагрузка
при 1% удлинении
|
Мин. Удлинение
Lo≥610 мм
|
0,7 G.U.T.S
1000 ч. Номинальная релаксация
|
| МПа |
мм |
мм |
мм2 |
кг/км |
кН |
кН |
% |
% |
| 1860 |
9,50 |
+0,30,-0,15 |
54,8 |
432 |
102 |
86,6 |
≥3,5
|
≤2,5
|
| |
11,10 |
74,2 |
580 |
138 |
117 |
| |
12,70 |
+0,40,-0,20
|
98,7 |
775 |
184 |
156 |
| |
15,20 |
140 |
1101 |
259 |
220 |
| |
15,70 |
150 |
1178 |
279 |
251 |
| |
17,80 |
191 |
1500 |
353 |
318 |
| 1960 |
12,70 |
+0,40,-0,20 |
98,7 |
775 |
193 |
174 |
≥3,5 |
≤2,5 |
| |
15,20 |
140 |
1101 |
274 |
247 |
2. Основные продукты
1. Трос из предварительно напряженной стали EN10138 для мостов на железной дороге
2. Пост-напряженный трос из предварительно напряженной стали BS5896 (12,7 мм)
3. Трос из предварительно напряженной стали для предварительно напряженного бетона (15,2 мм)
4. Пост-напряженный трос из предварительно напряженной стали (15,24 мм)
5. Трос из предварительно напряженной стали с низким релаксационным напряжением для строительства (15,2 мм)
6. Трос из предварительно напряженного бетона для строительства 12,7 мм
7. Пост-напряженный трос для анкеровки грунта (0,5 дюйма)
8. Пост-напряженный бетонный трос для строительства
9. Высокопрочный трос из предварительно напряженной стали (15,24 мм)
10. Высокопрочный трос из предварительно напряженной стали (12,7 мм)
11. 7-жильный трос из предварительно напряженной стали для моста
12. Предварительно напряженная стальная проволока для сборного железобетона ASTM A 421, 5,0 мм
13. 7-жильный стальной трос 82B, 12,7 мм, для предварительно напряженного бетона
14. Стальная проволока для сборного железобетона
15. Трос из предварительно напряженной стали для сталебетонных конструкций
16. Трос из предварительно напряженного бетона с низким релаксационным напряжением
17. Трос из предварительно напряженной стали для строительных конструкций
18. Пост-напряженный трос из предварительно напряженной стали ASTM A 416
19. Трос из предварительно напряженной стали для строительства (15,24 мм)
20. Пост-напряженный трос из предварительно напряженной стали 12,7 мм для моста
21. 7-жильный пост-напряженный трос - семь проволок 12,7 мм
22. Трос из предварительно напряженной стали ASTM A 416 для большепролетных мостов
23. Стальная проволока для анкеровки грунта
24. 7-жильный трос из предварительно напряженной стали для автомагистрали
25. 7-жильный трос из предварительно напряженного бетона 15,7 мм для строительства зданий/мостов/автомагистралей
26. 7-жильный трос из предварительно напряженного бетона 15,7 мм BS5896
27. Трос из предварительно напряженной стали класса 270KSI
28. Материалы для мостов, тросы из предварительно напряженной стали 15,2 мм / 0,6 дюйма
29. 15,2 мм пост-напряженный стальной трос для строительства зданий
30. 15,2 мм предварительно напряженная стальная проволока из предварительно напряженного бетона с низким релаксационным напряжением
31. Трос из предварительно напряженной стали ASTM A 416 15,2 мм для железнодорожных шпал, 1860 МПа
32. Трос из предварительно напряженной стали ASTM A 416 12,7 мм для железнодорожных шпал, 1860 МПа
33. Трос из предварительно напряженной стали 0,5 дюйма, 12,7 мм, 7-жильный для строительства автомагистралей/мостов
34. Трос из предварительно напряженной стали 0,5 дюйма, 12,7 мм, используемый для балок козловых кранов
3. Структура троса из предварительно напряженной стали
7 проволок, 12 проволок, 17 проволок, 19 проволок и более
