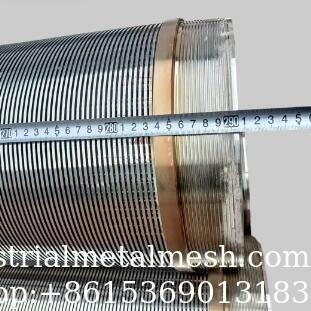

Профиль S32750 18S/Q35-12мм, полностью сварной щелевой фильтр
Материалы для полностью сварных щелевых фильтров: проволока из нержавеющей стали марок 201, 304, 316L.

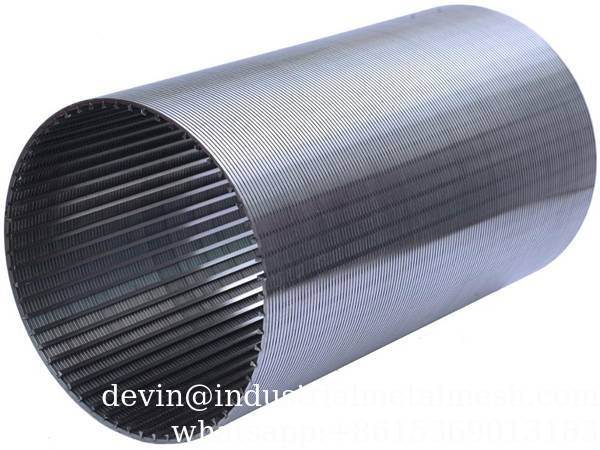

Щелевой фильтр из нержавеющей стали с профильной проволокой изготавливается путем обмотки профильной проволокой цилиндрических продольных опорных стержней. Все проволоки и стержни контактно сварены методом сопротивления в каждой точке контакта.
Многочисленные комбинации профильных проволок и опорных стержней, а также широкий диапазон зазоров между проволоками и стержнями (фиксированных или переменных) позволяют нам проектировать фильтры в соответствии с вашими техническими или косметическими спецификациями.
Применение полностью сварных щелевых фильтров:
Щелевые фильтры из нержавеющей стали (304, 316, 316L) широко используются в современной промышленности. Мы можем изготовить продукцию различных спецификаций для:
- Очистка сточных вод
- Фармацевтический завод
- Механическое оборудование
- Пищевая промышленность и производство напитков
- Сахарный завод
- Переработка минералов и заполнителей
- Опреснение морской воды
- Добыча нефти
- Аптека
- Добыча угля
- Электростанция
- Экструзия пластика
- Винокуренный, пивоваренный завод
- Металлургия
- Целлюлозно-бумажный комбинат
- Химическая промышленность
- Водоснабжение
- Фильтрация смазочно-охлаждающей жидкости станка
-
Характеристики полностью сварных щелевых фильтров:
Сварной щелевой фильтр из нержавеющей стали состоит из стержней ипрофильной проволоки.
Стержнем может быть круглая, треугольная или трапециевидная проволока.
Профильная проволока - это треугольная проволока (V-образная проволока).
Этот тип трубчатого фильтра имеет структуру и высокую открытую площадь, а также точные размеры щелей.
В то же время трубчатый фильтр из нержавеющей стали обладает термостойкостью, коррозионной стойкостью, хорошей обрабатываемостью, долговечностью, безопасностью и надежностью и т. д. Он может использоваться для фильтрации различных сред.
Трубчатый щелевой фильтр Johnson Q35, тщательно изготовленный с использованием комбинации V-образной проволоки и стержней. Проволока приварена к стержню в каждой точке пересечения, создавая прочный и надежный продукт. Благодаря уникальной структуре с высокой открытой площадью, эти фильтры для водозаборных скважин обеспечивают точные размеры щелей. Они обладают исключительной термостойкостью, коррозионной стойкостью, отличной обрабатываемостью, долговечностью, высокой безопасностью и надежностью, что делает их идеальными для различных применений в области фильтрации сред.
Поверхностные профили
| Наименование |
Ширина |
Высота |
|
|
| Ø 0.8 |
0.8 |
|
Круглая проволока для опорных труб |
|
| Ø 1 |
1 |
|
Круглая проволока для опорных труб |
|
| Ø 2 |
2 |
|
Круглая проволока для опорных труб |
|
| 4S |
0.45 |
1.2 |
Специальная проволока для мелких щелей |
|
| 5S |
0.5 |
1.25 |
Специальная проволока для мелких щелей |
|
| 6SC |
0.6 |
1.4 |
Специальная проволока для мелких щелей |
|
| 10S |
0.75 |
1.425 |
|
|
| 11S |
0.75 |
1.80 |
|
|
| 12S |
1 |
2 |
|
|
| 12SL |
1 |
2 |
Проволока ромбовидного сечения для опорных труб |
|
| 15S |
1.2 |
2.5 |
|
|
| 18S |
1.5 |
2.5 |
|
|
| 18SC |
1.5 |
2.8 |
Треугольный профиль с износостойкой головкой |
|
| 22S |
1.8 |
3.7 |
|
|
| 28S |
2.2 |
4.5 |
|
|
| 28SC |
2.2 |
4.5 |
Треугольный профиль с износостойкой головкой |
|
| 28ST |
2.28 |
3.55 |
|
|
| 34S |
2.8 |
5.5 |
|
|
| 42S |
3.4 |
6.8 |
|
|
| 40A |
3 |
6 |
|
|
| 50S |
3.4 |
7.5 |
|
|
| 50SC |
3.4 |
7.5 |
Треугольный профиль с износостойкой головкой |
|
Опорные профили
| Наименование |
Ширина |
Высота |
|
|
| Q22 |
2 |
2.3 |
|
|
| Q25 |
2 |
3 |
|
|
| Q35 |
3 |
5 |
|
|
| Q53 |
5 |
3 |
для гибких фильтров |
|
| D45 |
3,8 |
5,6 |
каплевидная форма |
|
| D56 |
5 |
6,5 |
каплевидная; только для цельных цилиндров |
|
| 10x3 |
3 |
10 |
|
|
| 11X5 |
5 |
11 |
|
|
| 12X3 |
3 |
12 |
|
|
| 15X3 |
3 |
15 |
|
|
| 25X3 |
3 |
25 |
|
|
| 35x3 |
3 |
35 |
|
|
| 38x3 |
3 |
38 |
|
|
| 50X3 |
3 |
50 |
|
|
Сплавы
Trislot специализируется на многих различных сплавах нержавеющей стали:
| AISI |
DIN |
UNS |
Торговое наименование |
| |
3.7035 |
|
Титан GR II |
| 430 |
1.4016 |
S43000 |
|
| 304 |
1.4301 |
S30400 |
|
| 321 |
1.4541 |
S32100 |
|
| 347 |
1.4550 |
S34700 |
|
| 316L |
1.4404 |
S31603 |
|
| 316Ti |
1.4571 |
|
|
| |
1.4539 |
N08904 |
Uranus B6 |
| |
2.4360 |
N04400 |
Monel 400 |
| |
2.4819 |
N10276 |
Hastelloy C276 |
| |
1.4462 |
S31803 |
Uranus 45N Duplex |
| |
|
|
Super duplex |
| |
1.4547 |
|
254 SMO |
| |
|
|
Ударная + (износостойкий материал) |
Типы окончаний труб щелевых фильтров
Применение
Водозаборные скважины
Опорная и фильтрующая среда
Разделение твердой и жидкой фаз
Фильтрационное применение
Очистка сточных вод
Применение для обезвоживания
Обработка песка
Упаковка
Трубы щелевых фильтров должны быть упакованы плотно и надежно. При упаковке трубы щелевых фильтров представлены в виде труб. Они обернуты влагостойкой бумагой или другими упаковочными материалами внутри. Внешняя упаковка должна быть из фанерных поддонов или ящиков. Мы также можем упаковать в соответствии с требованиями заказчика.
