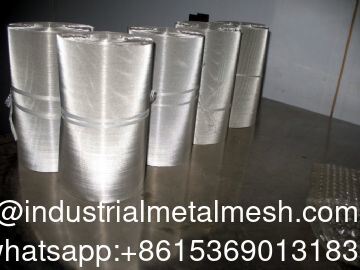

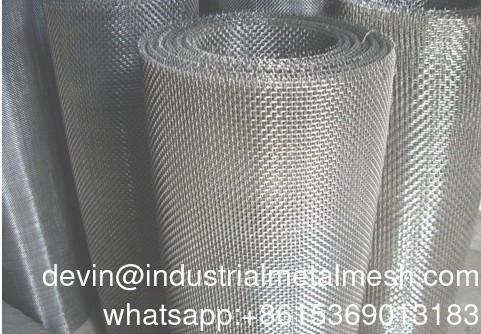

Оцинкованная / Нержавеющая стальная сетка / Сетка из мягкой стали для фильтрации

Оцинкованная / Нержавеющая стальная сетка / Мягкая стальная ткань для фильтрации

•

  Обычная / Саржевая квадратная плетеная сетка
  Количество ячеек	Диаметр проволоки		Ширина отверстия		Открытая площадь
  	Дюймы	мм	Дюймы	мм	%
  1X1	0,157	4	0,84	21,4	71
  4X4	0,063	1,6	0,187	4,75	56
  8X8	0,043	1,1	0,08	2,08	42
  10X10	0,039	1	0,06	1,54	36
  12X12	0,023	0,584	0,06	1,52	51,8
  14X14	0,023	0,584	0,048	1,22	45,2
  16X16	0,018	0,457	0,0445	1,13	50,7
  18X18	0,017	0,432	0,0386	0,98	48,3
  20X20	0,016	0,406	0,034	0,86	46,2
  24X24	0,014	0,356	0,0277	0,7	44,2
  30X30	0,012	0,305	0,0213	0,54	40,8
  35X35	0,011	0,279	0,0176	0,45	37,9
  40X40	0,01	0,254	0,015	0,38	36
  50X50	0,008	0,203	0,012	0,31	36



  Классификация по цвету	Стиль
  5 меш, апертура 4,7 мм, диаметр проволоки 0,6 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  6 меш, апертура 3,6 мм, диаметр проволоки 0,7 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  8 меш, апертура 2,9 мм, диаметр проволоки 0,35 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  10 меш, апертура 2,3 мм, диаметр проволоки 0,3 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  12 меш, апертура 1,8 мм, диаметр проволоки 0,3 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  14 меш, апертура 1,6 мм, диаметр проволоки 0,27 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  16 меш, апертура 1,4 мм, диаметр проволоки 0,25 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  20 меш, апертура 1,1 мм, диаметр проволоки 0,21 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  24 меш, апертура 0,9 мм, диаметр проволоки 0,19 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  30 меш, апертура 0,7 мм, диаметр проволоки 0,15 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  40 меш, апертура 0,5 мм, диаметр проволоки 0,13 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  50 меш, апертура 0,4 мм, диаметр проволоки 0,12 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  60 меш, апертура 0,33 мм, диаметр проволоки 0,1 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  100 меш, апертура 0,18 мм, диаметр проволоки 0,08 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  150 меш, апертура 0,11 мм, диаметр проволоки 0,06 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  200 меш, апертура 0,08 мм, диаметр проволоки 0,05 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  250 меш, апертура 0,06 мм, диаметр проволоки 0,045 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  300 меш, апертура 0,05 мм, диаметр проволоки 0,04 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  350 меш, апертура 0,04 мм, диаметр проволоки 0,035 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра
  400 меш, апертура 0,03 мм, диаметр проволоки 0,03 мм	Модель шириной 1 метр, 1,2 метра, 1,5 метра



  Сетка из нержавеющей стали 304 / 316 / 316L

  Сетка из дуплексной нержавеющей стали 2205 / 2507

  304, 316 и 316L являются наиболее часто используемыми марками для тканой сетки.
  Они подходят для широкого спектра ячеек — от грубой сетки № 10–80, используемой для общего просеивания, до средне-тонкой сетки № 100–300, используемой для фильтрации жидкостей и разделения частиц.


  316 и 316L обладают улучшенной коррозионной стойкостью, что делает их предпочтительными для пищевой промышленности, химических жидкостей и наружного применения.


  316L особенно подходит для тонкой сетки, используемой в прецизионных фильтрах, благодаря низкому содержанию углерода и стабильным характеристикам волочения проволоки.

  Дуплексные нержавеющие стали сочетают высокую механическую прочность с отличной стойкостью к хлоридной коррозии.


  Они хорошо работают в диапазоне от средне- до мелкоячеистых (обычно № 40–200), где требуется более высокое сопротивление давлению, например, при фильтрации в нефтехимии, в системах морской воды и оборудовании для опреснения.


  Эти марки сохраняют структурную стабильность даже при постоянном потоке или вибрации сетки.

  Марка	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18–20	8–10,5	—	≤0,07	≤2,0	≤1,0	—
  316	16–18	10–14	2–3	≤0,08	≤2,0	≤1,0	—
  316L	16–18	10–14	2–3	≤0,03	≤2,0	≤1,0	—
  2205	22–23	4,5–6,5	3–3,5	≤0,03	≤2,0	≤1,0	N 0,14–0,20
  2507	24–26	6–8	3–4	≤0,03	≤1,2	≤0,8	N 0,14–0,20
  430	16–18	≤0,5	—	≤0,12	≤1,0	≤1,0	—
  310S	24–26	19–22	—	≤0,08	≤2,0	≤1,5	—
  904L	19–23	23–28	4–5	≤0,02	≤2,0	≤1,0	Cu 1–2

  Сетка из нержавеющей стали 430

  Сетка из нержавеющей стали 310S

  Микросетка из нержавеющей стали 904L

  Нержавеющая сталь 430 — ферритная, магнитная и экономически эффективная марка.


  Она обычно используется в грубых сетках (№ 10–50) для разделения частиц, общего просеивания, защитных ограждений и вентиляционных панелей.


  Не рекомендуется для агрессивных сред, но хорошо работает в сухих, внутренних или механически защищенных приложениях.

  310S выбирается для высокотемпературных сред благодаря отличной стойкости к окислению.


  Она обычно поставляется в виде грубой и средней сетки (№ 10–80) для сушильных лотков, нагревательных камер, печей и конструкций теплоизоляции.


  Когда требуется более высокая прочность при высоких температурах, обычно указываются более толстые диаметры проволоки и меньшее количество ячеек.

  904L предлагает превосходную стойкость к сильным кислотам и агрессивным химикатам.


  Она подходит для тонких фильтрующих сеток (№ 100–250), используемых в химической промышленности, фармацевтическом оборудовании и средах, где стандартные нержавеющие стали не могут поддерживать долгосрочную коррозионную стабильность.

  Материал: SUS302, 201, 304, 304L, 316, 316L, 310, 310S и т. д.

  Использование:

  1. Используется для просеивания и фильтрации в условиях кислотной и щелочной среды. В нефтяной промышленности используется как грязевой фильтр, в химической промышленности и производстве химических волокон — как фильтр-сетка, а также в гальванике...
  2 Используется в горнодобывающей, нефтяной, химической, пищевой, медицинской промышленности, машиностроении и других отраслях...

  Особенности:
  1. Равномерная ячейка, хорошая воспроизводимость производства;
  2. Хорошая стойкость к кислотам, щелочам и коррозии;
  3. Высокая прочность, прочность на растяжение, ударная вязкость и износостойкость, длительный срок службы;
  4. Равномерная структура, не сминается, проста в использовании, равномерная толщина, антистатическая;
  5. Высокая термостойкость к окислению, номинальная рабочая температура сетки из нержавеющей стали 304 составляет 800 градусов Цельсия, сетка из нержавеющей стали 310S может выдерживать температуры до 1150 градусов Цельсия.
