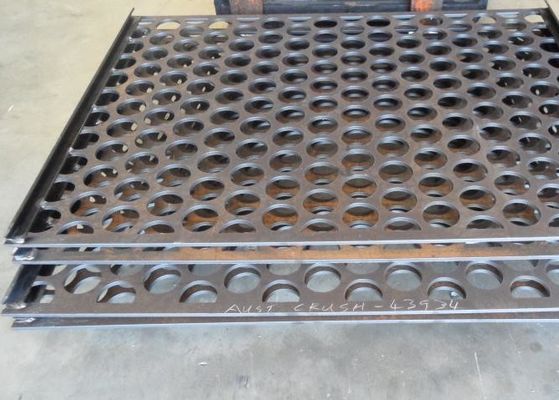

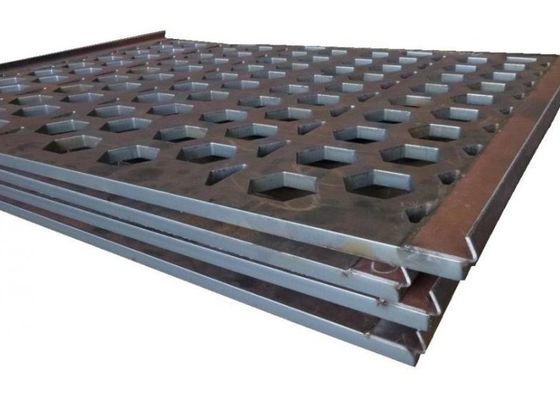

Твердость NM300 Стальная перфорированная пластина для грохочения
Перфорированная пластина для грохочения является альтернативой сетке, предлагающей более надежное и долговечное решение. Компромисс по площади грохочения, но более длительный срок службы в зонах с высокой ударной нагрузкой.
мы можем предложить широкий ассортимент Перфорированные металлические пластины. Формы профилей включают круглые, квадратные, прямоугольные, шестиугольные/ромбовидные и щелевые. Доступны варианты из сталей Bissaloy и мягкой стали.
*Увеличенный срок службы сита.
*Отличная частота грохочения
*Меньше шансов на забивание.
*Более точное грохочение
Перфорированная пластинчатая сетка является основным материалом для грохочения дробленого камня. Также используется для скальпирующего грохочения. Они выдерживают грубое, тяжелое грохочение и, следовательно, служат дольше, чем большинство других сит. Продукты требуют сложных условий.
1. Перфорированные вибросита - Стандарты
Количество - Укажите количество перфорированных пластин сита одинаковой толщины, ширины, длины, перфорации и перемычек.
2. Толщина - Укажите в дюймах или номере калибра.
● 1. Сталь - Используйте таблицу U.S. Std. Ga.
● 2. Нержавеющая сталь - Используйте таблицу U.S. Std. Ga.
● 3. Монель - Используйте таблицу U.S. Std. Ga.
● 4. Латунь, медь, металл Muntz и алюминий - Используйте таблицу B&S Ga.
3. Тип металла - Укажите требуемый вид металла. Стальная пластина: должно использоваться минимум .20 C и минимум .40 Mn. Износостойкая (AR) стальная пластина; мин. .35 C и мин. 1.20 Mn.
4. Ширина - «Ширина» - это размер под прямым углом к потоку материала. Укажите общую ширину. Если требуются крючковые фланцы, укажите: «ширина (измерено снаружи крючковых фланцев)». Допуск по ширине: плюс 0 дюймов минус 1/4 дюйма.
5. Длина - «Длина» - это размер перфорированной пластины сита, параллельный потоку материала, который просеивается. Укажите общую длину. Допуск по длине сита: плюс 0 дюймов минус 1/4 дюйма.
6. Размер и форма перфорации - Нажмите здесь, чтобы узнать о доступных перфорациях.
7. Расположение перфораций - Шахматное расположение (рисунок 600) является стандартным. Перфорации обычно располагаются в шахматном порядке в направлении потока просеиваемого материала.

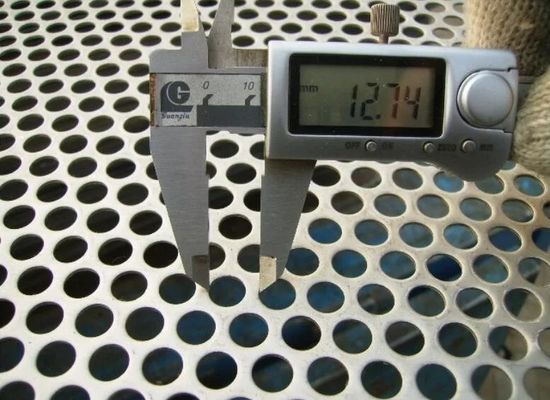

8. Перемычки - «Перемычка» - это металл между перфорациями, который измеряется в точке, где перфорации находятся ближе всего. Укажите ширину перемычки.
9. Способ крепления перфорированной пластины сита к виброситам:
● 1. Крючковые фланцы - Для стандартных вибросит «натяжного типа» укажите «Крючковые фланцы» (Нажмите здесь).
● 2. Прикручено к раме вибросита - Если
● 3. Перфорированная пластина сита должна быть прикручена, предоставьте эскиз с указанием расположения, размера и типа отверстий для болтов.
● 4. Также укажите ширину чистых полей по бокам и торцам перфорированной пластины сита.
10. Выпуклые сита - Если пластина сита должна быть «выпуклой», укажите величину выпуклости, измеренную по осевой линии. Если не указано иное, стандартная выпуклость для сит толщиной 1/16 дюйма и толще будет предоставлена следующим образом: для вибросит шириной 3 или 4 фута - выпуклость 1/2 дюйма. Для вибросит шириной 5 футов - выпуклость 3/4 дюйма. Для вибросит шириной 6 футов и шире - выпуклость 1 дюйм.
11. Другая информация:
● 1. Для щелевых перфораций - укажите, является ли длинный размер щели параллельным ширине или длине перфорированной пластины сита.
● 2. Если сито должно быть «гофрированным» для распределения или замедления потока материала, укажите это.
● 3. Для сит, требующих «лыжных перемычек» для отсева негабаритного материала, укажите размер и расположение перемычек. Укажите марку, модель и размер вибратора.
12. Прижимные планки (бортовые доски) - Могут поставляться в качестве стандартного изделия или изготавливаться по вашим требованиям с круглыми или квадратными отверстиями или без них.
Материал:
Мы можем предложить широкий ассортимент перфорированных пластин, либо штампованных, либо профилированных плазмой из мягкой и нержавеющей стали.
Типы кромок:
бесшовные сварные с 45/60-градусной складной пластиной из мягкой стали или пластиной из нержавеющей стали
Перфорированные вращающиеся сита - Стандарты
Количество - Укажите количество требуемых секций сита (см. иллюстрацию выше).
Толщина - Укажите в дюймах или номере калибра.
Сталь - U.S. Std. Ga. Table Revised 11/42.
Монель - U.S. Std. Ga. Table
Нержавеющая сталь - U.S. Std. Ga. Table
Латунь, Muntz, Алюминий - B&S Ga. Table
Тип металла - Укажите требуемый вид металла. Стальная пластина: должно использоваться минимум .20 C и минимум .40 Mn. Износостойкая (AR) стальная пластина: мин. .35 C и мин. 1.20 Mn.
Диаметр - Укажите точный наружный диаметр или точный внутренний диаметр перфорированной секции сита в дюймах.
Длина - Укажите длину секции сита (см. иллюстрацию выше). Допуск по длине сита: плюс 0 дюймов минус 1/4 дюйма.
Размер и форма перфорации - См. страницу 4 для доступных перфораций.
Расположение перфораций - Шахматное расположение (рисунок 600) является стандартным для перфорированной пластины сита при использовании на вращающихся ситах.
Перемычки - «Перемычка» - это металл между перфорациями, который измеряется в точке, где перфорации находятся ближе всего. Укажите ширину перемычки.
Сегменты - Укажите количество сегментов для каждой секции. (См. иллюстрации выше).
Способ сборки сегментов перфорированной пластины сита для изготовления секций и/или цилиндров
Стыковые соединения - Не закреплены.
Стыковые соединения - Стандартные зажимы.
Стыковые соединения - Стандартные полосы.
Нахлесточные соединения - Стандартное нахлесточное соединение составляет от 11/2 до 2 дюймов (минимальный нахлест 11/2 дюйма).
Другая информация - Если требуются отверстия для болтов для крепления к раме или определенные поля, предоставьте эскиз.
Если требуются щелевые перфорации и расположение щелей важно, укажите, является ли длинный размер щелей параллельным длине секции сита или параллельным окружности секции сита.
