Одноуровневые роликовые цепи
Ролловые цепи ANSI
Роликовые цепи - типы ANSI, BS/DN, антикоррозионные и крепления
Роликовые цепи являются важными компонентами и аксессуарами всей системы конвейерной ленты.Они используются в сочетании с роликовыми колёсами в качестве приводной системы для обеспечения стабильной и плавной передачи и передачи. Мы можем поставлять все виды роликовых цепей для вас. Просто обратитесь к следующему введению, и решить, какой из них подходит для вас. Что касается детальных спецификаций,Вы можете получить их тремя способами.:

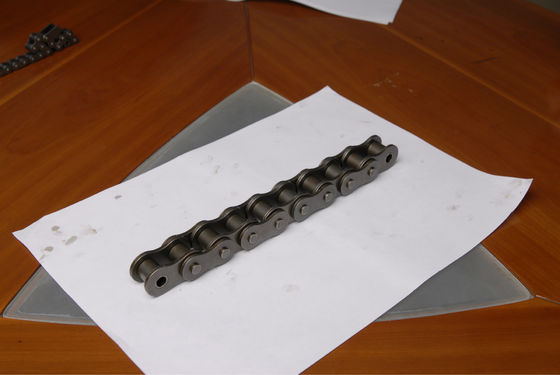

Одноуровневые роликовые цепи
Стандартные роликовые цепи ANSI являются наиболее широко используемыми цепями передачи энергии в США.Nitro ANSI цепи построены для обработки широкого спектра приложений во многих отраслях промышленностиСтрогие стандарты качества гарантируют, что каждая цепочка всегда будет соответствовать нашим требованиям к прочности и надежности.Цепочки ANSI имеют несколько вариантов, включая несколько нитей для приложений с более высокими требованиями к лошадиной силе.
| Номер цепи |
Стрелка |
Внутренняя ширина |
Диаметр ролика |
Общая ширина |
Диаметр булавки |
Высота плиты |
Толщина пластины |
| # |
П |
b1 |
d1 |
Л |
d2 |
h2 |
T |
| 25-1* |
1/4 |
1/8 |
0.130 |
0.311 |
0.091 |
0.228 |
0.030 |
| 35-1* |
3/8 |
3/16 |
0.200 |
0.488 |
0.141 |
0.346 |
0.050 |
| 40-1 |
1/2 |
5/16 |
0.312 |
0.653 |
0.156 |
0.469 |
0.060 |
| 41-1 |
1/2 |
1/4 |
0.306 |
0.541 |
0.141 |
0.390 |
0.050 |
| 50 к 1. |
5/8 |
3/8 |
0.400 |
0.815 |
0.200 |
0.585 |
0.080 |
| 60 к 1 |
3/4 |
1/2 |
0.469 |
1.020 |
0.234 |
0.709 |
0.094 |
| 80 к 1 |
1 |
5/8 |
0.625 |
1.287 |
0.312 |
0.949 |
0.125 |
| 100-1 |
1-1/4 |
3/4 |
0.750 |
1.590 |
0.375 |
1.188 |
0.156 |
| 120-1 |
1-1/2 |
1 |
0.875 |
1.980 |
0.437 |
1.425 |
0.187 |
| 140-1 |
1-3/4 |
1 |
1.000 |
2.141 |
0.500 |
1.663 |
0.219 |
| 160-1 |
2 |
1-1/4 |
1.125 |
2.551 |
0.562 |
1.889 |
0.250 |
| 180-1 |
2-1/4 |
1-13/32 |
1.406 |
2.866 |
0.687 |
2.047 |
0.281 |
| 200-1 |
2-1/2 |
1-1/2 |
1.562 |
3.161 |
0.781 |
2.375 |
0.312 |
| 240-1 |
3 |
1-7/8 |
1.875 |
3.760 |
0.937 |
2.791 |
0.375 |
дуль-пич
Включая звенья, которые в два раза длиннее, чем стандартные роликовые цепи, роликовая цепь предназначена для длительных приводов, применений с низкой до средней скоростью и использует зубчатые колеса с не менее 24 зубами.Они были изготовлены с более толстыми боковыми пластинами, чтобы справиться с более высокими рабочими нагрузками, чем стандартные цепиС более прочной боковой пластиной тяжелые роликовые цепи сохраняют свою прочность и стабильность в течение более длительного периода времени.
Полые цепочки
Полынистый роликовый цепь по существу то же самое, что и стандартный роликовый цепь только с "полынистыми роликовыми". Это не только уменьшает вес цепи,но это также дает вам возможность разместить расширенные булавки через цепочку для транспортировки продуктаМногие приложения включают: пекарни, воздушные конвейеры, лифты, птицеводство, сельское хозяйство и широкий спектр других приложений.
| Размер |
Высота (P) |
(W) |
(R) |
(D) |
(d) |
Длина пустого штифта |
(F) |
(H) |
(T) |
Вес |
| 40 л. с. |
0.500" |
0.313" |
0.312" |
0.221" |
0.157" |
0.689" |
0.689" |
0.472" |
0.059" |
0.35 фунтов / FT |
| 50 л.с. |
0.625" |
0.375" |
0.400" |
0.283" |
0.202" |
0.854" |
0.854" |
0.591" |
0.079" |
0.58 фунтов / FT |
| 60 л.с. |
0.750" |
0.500" |
0.469" |
0.333" |
0.236" |
1.055" |
1.055" |
0.713" |
0.094" |
0.81 фунтов стерлингов / FT |
| 80 л.с. |
1.000" |
0.625" |
0.625" |
0.449" |
0.318" |
1.276" |
1.276" |
0.950" |
0.125" |
1.46 фунтов стерлингов / FT |

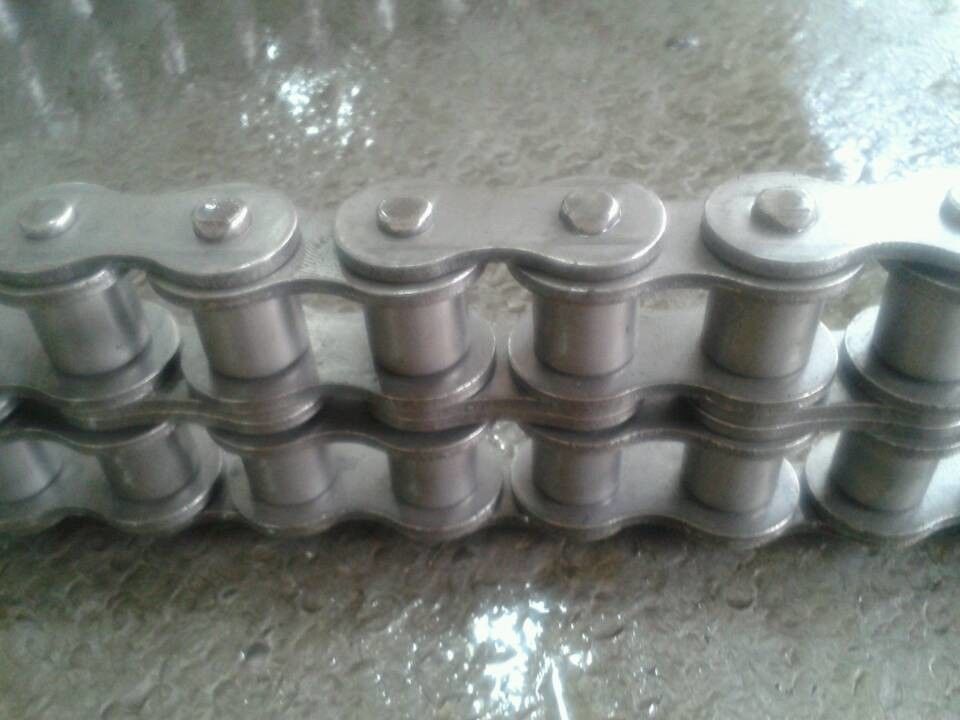

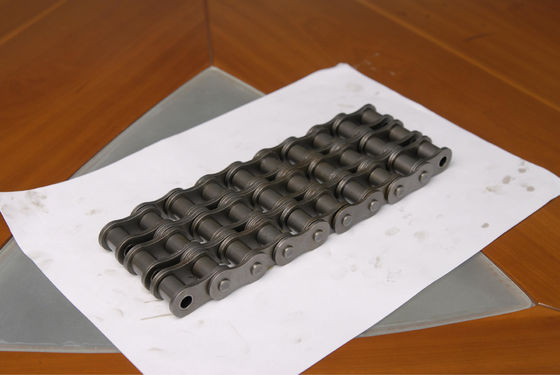

Многоцелевая роликовая цепь
Многостворчатые роликовые цепи предназначены для того, чтобы иметь более сильное множественное количество стойков, чем аналогичный стандарт ANSI или Metric.Пример будет # 80-2 двойной роликовой цепи является "двойной" прочность, как ANSI 80-1 одиночной цепиНаши многоцепочечные роликовые цепи, безусловно, впечатлят ведущей в отрасли прочностью на растяжение и показателями производительности.Поставляя до двенадцати (-12) цепочки с роликами на нитки мы уверены, что у нас есть многоцелевая роликовая цепь для вашего приложенияКроме того, мы поставляем коррозионно устойчивые многоцепочечные роликовые цепи, такие как нержавеющая, никелевая и покрытые, а также многоцепочечные цепочные спицы.
| Размер |
Высота (P) |
(K) |
(W) |
(R) |
(D) |
(F) |
(T1) |
(T2) |
(H) |
Масса (фунты/фунты) |
|
|
| |
|
| 04В-2 |
0.236" |
0.217" |
0.110" |
0.158" |
0.073" |
0.524" |
- Я... |
- Я... |
0.197" |
0.154 |
|
|
| 05В-2 |
0.315" |
0.222" |
0.118" |
0.197" |
0.091" |
0.571" |
- Я... |
- Я... |
0.280" |
|
|
|
| 06В-2 |
0.375" |
0.403" |
0.225" |
0.250" |
0.129" |
0.941" |
0.039" |
0.051" |
0.323" |
0.496 |
|
|
| 08В-2 |
0.500" |
0.548" |
0.305" |
0.335" |
0.175" |
1.260" |
0.059" |
0.059" |
0.469" |
0.872 |
|
|
| 10B-2 |
0.625" |
0.653" |
0.380" |
0.400" |
0.200" |
1.457" |
0.059" |
0.059" |
0.579" |
1.127 |
|
|
| 12В-2 |
0.750" |
0.766" |
0.460" |
0.475" |
0.225" |
1.697" |
0.071" |
0.071" |
0.634" |
1.529 |
|
|
| 16В-2 |
1.000" |
1.255" |
0.670" |
0.625" |
0.326" |
2.756" |
0.126" |
0.157" |
0.819" |
3.433 |
|
|
| 20В-2 |
1.250" |
1.435" |
0.770" |
0.750" |
0.401" |
3.169" |
0.138" |
0.177" |
1.024" |
5.076 |
|
|
| 24В-2 |
1.500" |
1.904" |
1.000" |
1.000" |
0.576" |
4.217" |
0.197" |
0.236" |
1.224" |
9.321 |
|
|
| 28В-2 |
1.750" |
2.345" |
1.220" |
1.100" |
0.626" |
5.083" |
- Я... |
- Я... |
1.457" |
11.09 |
|
|
| 32В-2 |
2.000" |
2.305" |
1.220" |
1.150" |
0.701" |
5.102" |
- Я... |
- Я... |
1.662" |
14.029 |
|
|
| 40B-2 |
2.500" |
2.846" |
1.500" |
1.550" |
0.901" |
6.358" |
- Я... |
- Я... |
2.083" |
21.378 |
|
|
| 48B-2 |
3.000" |
3.599" |
1.800" |
1.900" |
1.151" |
7.803" |
- Я... |
- Я... |
2.512" |
33.4 |
|
|
| 56B-2 |
3.500" |
4.197" |
2.100" |
2.125" |
1.351" |
9.039" |
- Я... |
- Я... |
3.063" |
46.765 |
|
|
