Сварные стальные решетки специальные стальные решетки для подошвы

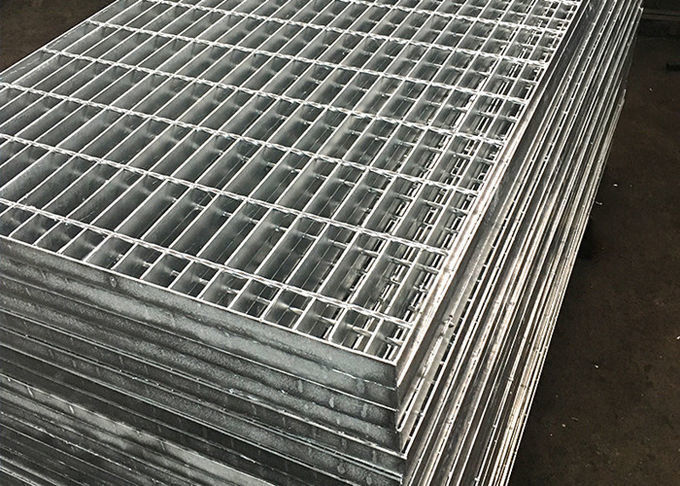

Большие изображения : Сварные стальные решетки специальные стальные решетки для подошвы

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Dimpled Hole Metal Sheets
Номер модели:	Металлические листы с отверстиями

Оплата и доставка Условия:

Количество мин заказа:	10 штук
Упаковывая детали:	паллеты
Время доставки:	15-18 дней
Условия оплаты:	30% ТТ заранее, остаток перед погрузкой
Поставка способности:	1000 штук

контакт

Подробное описание продукта

Химический состав:	Fe, c, Si, Mn, s, p	Сплав или нет:	Нелегированные
Способность к решению проектов:	Графический дизайн, 3D-модель дизайн, общее решение для проектов	Применение:	Вилла
Обработка поверхности:	Горяч-ПОГРУЖЕНИЕ гальванизируя, красящ или необработанный	Длина решетки:	1000 мм
Ширина решетки:	800 мм	Носить толщину ширины x бара:	25x3mm
Носить форму бара:	Ясно, Serrated тип решетка бара I стиля стальная	Форма распорки:	круглый, переплетенный, форма бара
Размер сетки:	30x100mm
Выделить:	Решетки из стальной сетки для проезжей части , Специальные решетки из стальной сетки , Сварные решетки из стальной сетки

Строительный материал, прочная горячеоцинкованная решетка из нержавеющей стали для дренажной траншеи/крышки водостока

Стальная решетка также известна как стальная решетка. Стальная решетка состоит из параллельных прутков, которые соединены вместе с перпендикулярными прутьями. Прутки чаще всего соединяются посредством машинной сварки давлением или ручной сварки, в зависимости от случая. Однако существуют и другие способы соединения прутков. Альтернативы включают клепку, плотную сетку (обжимку) и пресс-фиксацию. Наиболее экономичный способ соединения определяется используемыми материалами и толщиной прутков. Стальная решетка обычно изготавливается из углеродистой стали или нержавеющей стали. Она имеет очень высокое отношение прочности к весу и много открытого пространства, что делает ее широко используемым вариантом для промышленных полов. Однако ее также используют для таких вещей, как пожарные лестницы, уличные стоки и мосты.

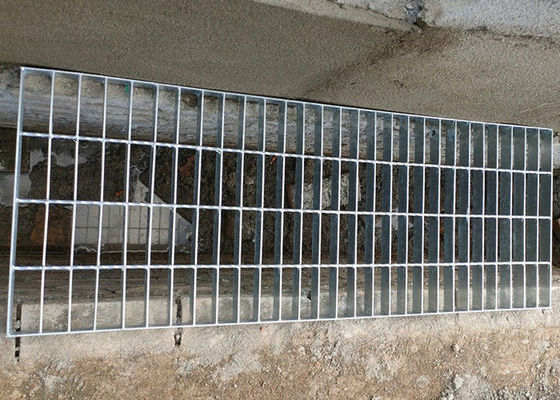

Сварные стальные решетки специальные стальные решетки для подошвы 0

Сварные стальные решетки специальные стальные решетки для подошвы 1

На предприятии Tec-Sieve производятся как прессованные сварные стальные решетчатые панели, так и прессованные замковые стальные решетчатые панели. Наши прессованные сварные стальные решетчатые панели идеально подходят для большинства промышленных применений, включая, без ограничений, нефтегазовую промышленность, нефтехимическую промышленность, горнодобывающую промышленность и электростанции, поэтому сейчас мы сосредоточимся на наших прессованных сварных стальных решетчатых панелях.
1. Типы панелей решетчатых настилов из прессованной стали по типу несущих полос
Сварные стальные решетки специальные стальные решетки для подошвы 2

Примечание: в компании Tec-Sieve, помимо холодногнутых квадратных поперечных прутков, по запросу также доступны круглые или ребристые поперечные прутки.
2. Размеры несущих и поперечных балок

Номинальный размер и допустимые отклонения опорных стержней			Размер поперечных штанг
Номинальный размер (мм)		Допустимый допуск (мм) (См. YB/T4001.1-2007)	Площадь сечения (мм2)
Толщина	3-10	+0,2/-0,4	20
Глубина	10-50	+0,3/-0,9	32
	>50-75	+0,4/-1,2	40
	>75-100	+0,7/-1,7	40

3. Таблица спецификаций панелей решетчатых настилов из прессованной стали типа F

Код спецификации (Упрощенная версия)	Размеры опорных стержней		Подшипниковый стержень Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
Код спецификации (Упрощенная версия)	Глубина (мм)	Толщина (мм)	Подшипниковый стержень Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
Г655/15/100	65	5	15	100	195.90
Г655/15/50	65	5	15	50	199.00
Г605/15/100	60	5	15	100	181.10
Г605/15/50	60	5	15	50	184.20
Г555/15/100	55	5	15	100	166.30
Г555/15/50	55	5	15	50	169.30
Г505/15/100	50	5	15	100	151.40
Г505/15/50	50	5	15	50	154.50
Г455/15/100	45	5	15	100	136.60
Г455/15/50	45	5	15	50	139,60
Г405/15/100	40	5	15	100	121.70
Г405/15/50	40	5	15	50	124.80
Г403/15/100	40	3	15	100	75.60
Г403/15/50	40	3	15	50	78.70
Г355/15/100	35	5	15	100	106.90
Г355/15/50	35	5	15	50	110.00
Г35315/100	35	3	15	100	66.60
Г353/15/50	35	3	15	50	69.60
Г325/15/100	32	5	15	100	98.00
Г325/15/50	32	5	15	50	101.00
Г323/15/100	32	3	15	100	61.10
Г323/15/50	32	3	15	50	64.20
Г255/15/100	25	5	15	100	77.20
Г255/15/50	25	5	15	50	80.30
Г253/15/100	25	3	15	100	48.40
Г253/15/50	25	3	15	50	51.50
Г205/15/100	20	5	15	100	62.40
Г205/15/50	20	5	15	50	65.50
Г203/15/100	20	3	15	100	39.30
Г203/15/50	20	3	15	50	42.40
Г605/20/100	60	5	20	100	135.30
Г605/20/50	60	5	20	50	138.30
Г555/20/100	55	5	20	100	124.30
Г555/20/50	55	5	20	50	127.30
Г505/20/100	50	5	20	100	113.30
Г505/20/50	50	5	20	50	116.30
Г503/20/100	50	3	20	100	70.80
Г503/20/50	50	3	20	50	73.80
Г455/20/100	45	5	20	100	102.20
Г455/20/50	45	5	20	50	105.20
Г405/20/100	40	5	20	100	91.20
Г405/20/50	40	5	20	50	94.20
Г403/20/100	40	3	20	100	57.30
Г403/20/50	40	3	20	50	60.30
Г355/20/100	35	5	20	100	80.20
Г355/20/50	35	5	20	50	83.20
Г353/20/100	35	3	20	100	50.50
Г353/20/50	35	3	20	50	53.50
Г325/20/100	32	5	20	100	73,60
Г325/20/50	32	5	20	50	76.60
Г323/20/100	32	3	20	100	46.40
Г323/20/50	32	3	20	50	49.40
Г255/20/100	25	5	20	100	58.10
Г255/20/50	25	5	20	50	61.10
Г253/20/100	25	3	20	100	36.90
Г253/20/50	25	3	20	50	39.90
Г205/20/100	20	5	20	100	47.10
Г205/20/50	20	5	20	50	50.10
Г203/20/100	25	3	20	100	30.10
Г203/20/50	25	3	20	50	33.10
Г655/30/100	65	5	30	100	100.40
Г655/30/50	65	5	30	50	103.40
Г605/30/100	60	5	30	100	92.90
Г605/30/50	60	5	30	50	95.90
Г555/30/100	55	5	30	100	85.40
Г555/30/50	55	5	30	50	88.40
Г505/30/100	50	5	30	100	77.90
Г505/30/50	50	5	30	50	80.90
Г503/30/100	50	3	30	100	49.60
Г503/30/50	50	3	30	50	52.60
Г455/30/100	45	5	30	100	70.40
Г455/30/50	45	5	30	50	73.40
Г405/30/100	40	5	30	100	62.90
Г405/30/50	40	5	30	50	65.60
Г403/30/100	40	3	30	100	40.30
Г403/30/50	40	3	30	50	43.30
Г355/30/100	35	5	30	100	55.40
Г355/30/50	35	5	30	50	58.40
Г353/30/100	35	3	30	100	35.60
Г353/30/50	35	3	30	50	38.60
Г325/30/100	32	5	30	100	50.90
Г325/30/50	32	5	30	50	53.90
Г323/30/100	32	3	30	100	32.80
Г323/30/50	32	3	30	50	35.80
Г255/30/100	25	5	30	100	40.40
Г255/30/50	25	5	30	50	43.40
Г253/30/100	25	3	30	100	26.30
Г253/30/50	25	3	30	50	29.30
Г205/30/100	20	5	30	100	33.00
Г205/30/50	20	5	30	50	36.00
Г203/30/100	20	3	30	100	21.60
Г203/30/50	20	3	30	50	24.60
Г655/40/100	65	5	40	100	78.70
Г655/40/50	65	5	40	50	81.70
Г605/40/100	60	5	40	100	72.90
Г605/40/50	60	5	40	50	75.90
Г555/40/100	55	5	40	100	67.10
Г555/40/50	55	5	40	50	70.10
Г505/40/100	50	5	40	100	61.20
Г505/40/50	50	5	40	50	64.20
Г503/40/100	50	3	40	100	39.60
Г503/40/50	50	3	40	50	42.60
Г455/40/100	45	5	40	100	55.40
Г455/40/50	45	5	40	50	58.40
Г405/40/100	40	5	40	100	49.60
Г405/40/50	40	5	40	50	52.60
Г403/40/100	40	3	40	100	32.30
Г403/40/50	40	3	40	50	35.30
Г355/40/100	35	5	40	100	43.80
Г355/40/50	35	5	40	50	46.80
Г353/40/100	35	3	40	100	28.60
Г353/40/50	35	3	40	50	31.60
Г325/40/100	32	5	40	100	40.30
Г325/40/50	32	5	40	50	43.30
Г323/40/100	32	3	40	100	26.40
Г323/40/50	32	3	40	50	29.40
Г255/40/100	25	5	40	100	32.10
Г255/40/50	25	5	40	50	35.10
Г253/40/100	25	3	40	100	21.30
Г253/40/50	25	3	40	50	24.30
Г205/40/100	20	5	40	100	26.30
Г205/40/50	20	5	40	50	29.30
Г203/40/100	20	3	40	100	17.60
Г203/40/50	20	3	40	50	20.60
Г655/60/50	65	5	60	50	49.00
Г555/60/50	55	5	60	50	42.40
Г505/60/50	50	5	60	50	39.00
Г455/60/50	45	5	60	50	35.70
Г405/60/50	40	5	60	50	32.30
Г403/60/50	40	3	60	50	21.70
Г325/60/50	32	5	60	50	27.00
Г323/60/50	32	3	60	50	18.50
Г255/60/50	25	5	60	50	22.30
Г253/60/50	25	3	60	50	15.70
Г205/60/50	20	5	60	50	19.00

Примечание: Расстояние между опорными полосами означает центры опорных полос или шаг; расстояние между поперечными полосами означает центры поперечных полос или шаг.
4. Таблица спецификаций сварных стальных решетчатых панелей повышенной прочности типа F

Код спецификации (Упрощенная версия)	Размеры опорных стержней		Подшипниковый стержень Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
Код спецификации (Упрощенная версия)	Глубина (мм)	Толщина (мм)	Подшипниковый стержень Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
Г10010/40/100	100	10	40	100	234.90
Г1008/40/100	100	8	40	100	191.70
Г908/40/100	90	8	40	100	173.10
Г808/40/100	80	8	40	100	154.40
Г758/40/100	75	8	40	100	145.10
Г756/30/100	75	6	30	100	140.10
Г756/40/100	75	6	40	100	110.10
Г706/30/100	70	6	30	100	131.10
Г706/40/100	70	6	40	100	103.20

Примечание: Расстояние между опорными полосами означает центры опорных полос или шаг; расстояние между поперечными полосами означает центры поперечных полос или шаг.
5 Таблица спецификаций решетчатых панелей из прессованной стали типа I

Код спецификации (Упрощенная версия)	Размер опорных стержней I (мм)				Я Бар Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
Код спецификации (Упрощенная версия)	Я Бар Высота (Ширина)	Толщина фланца	Толщина боковины	Ширина фланца	Я Бар Интервал (мм)	Поперечная перекладина Интервал (мм)	Номинальный вес (кг/м2)
G757/30/50PWI	75	7	4	12	30	50	126.10
G757/30/100PWI	75	7	4	12	30	100	120.70
G657/30/50PWI	65	7	4	10	30	50	110.10
G657/30/100PWI	65	7	4	10	30	100	104.80
G607/30/50PWI	60	7	4	10	30	50	99.10
G607/30/100PWI	60	7	4	10	30	100	96.10
G557/30/50PWI	55	7	4	8.5	30	50	90.30
G557/30/100PWI	55	7	4	8.5	30	100	87.30
G507/30/50PWI	50	7	4	8	30	50	83.20
G507/30/100PWI	50	7	4	8	30	100	80.20
G505/30/50PWI	50	5	3	8.5	30	50	62.80
G505/30/100PWI	50	5	3	8.5	30	100	59.80
G445/30/50PWI	44	5	3	8	30	50	56.50
G445/30/100PWI	44	5	3	8	30	100	53.50
G385/30/50PWI	38	5	3	7	30	50	49.90
G385/30/100PWI	38	5	3	7	30	100	46.90
G325/30/50PWI	32	5	3	6	30	50	43.30
G325/30/100PWI	32	5	3	6	30	100	40.30
G255/30/50PWI	25	5	3	4.5	30	50	35.10
G255/30/100PWI	25	5	3	4.5	30	100	32.10
G757/40/50PWI	75	7	4	12	40	50	101.00
G757/40/100PWI	75	7	4	12	40	100	95.60
G657/40/50PWI	65	7	4	10	40	50	88.50
G657/40/100PWI	65	7	4	10	40	100	83.20
G607/40/50PWI	60	7	4	10	40	50	78.90
G607/40/100PWI	60	7	4	10	40	100	75.90
G557/40/50PWI	55	7	4	8.5	40	50	71.90
G557/40/100PWI	55	7	4	8.5	40	100	68.90
G507/40/50PWI	50	7	4	8	40	50	66.40
G507/40/100PWI	50	7	4	8	40	100	63.40
G505/40/50PWI	50	5	3	8.5	40	50	50.40
G505/40/100PWI	50	5	3	8.5	40	100	47.40
G445/40/50PWI	44	5	3	8	40	50	45.50
G445/40/100PWI	44	5	3	8	40	100	42.50
G385/40/50PWI	38	5	3	7	40	50	40.30
G385/40/100PWI	38	5	3	7	40	100	37.30
G325/40/50PWI	32	5	3	6	40	50	35.10
G325/40/100PWI	32	5	3	6	40	100	32.10
G255/40/50PWI	25	5	3	4.5	40	50	28.70
G255/40/100PWI	25	5	3	4.5	40	100	25.80

Примечание: расстояние между стержнями означает центры несущих стержней или шаг; расстояние между поперечными стержнями означает центры поперечных стержней или шаг.

Сварные стальные решетки специальные стальные решетки для подошвы 3

Применение стальных решетчатых настилов

1) Его можно использовать в городском строительстве в качестве покрытия дренажных траншей для отвода воды и сохранения почвы сухой.

2) Зубчатые стальные решетки будут использоваться в порту, на парковках, сельскохозяйственных угодьях и в других местах в качестве пешеходных платформ для доступа и пропуска пешеходов и транспортных средств.

3) Кузнечно-сварные решетки также будут использоваться для промышленных платформ, электростанций, предприятий по очистке воды, башенных платформ и т. д.

4) Зубчатые стальные решетки также могут использоваться в качестве ограждения для сада, дачи, балкона, шоссе и т. д.

Сварные стальные решетки специальные стальные решетки для подошвы 4

тег:

Контактное лицо: Mr. Devin Wang

Факс: 86-318-7896133

Другие продукты

На открытом воздухе горячая окунутая решетка из оцинкованной стали для ограждения

Химический состав: Fe, c, Si, Mn, s, p

Сплав или нет: Нелегированные

Способность к решению проектов: Графический дизайн, дизайн 3D-моделей, общее решение проектов

Применение: Вилла

Отожмите запертую гальванизированную стальной расширенную решеткой сетку металла тангаж 40 кс 100 Мм

Материал: Слабый стальной лист

Стрелка: 40 x 100 mm

Тип: 25 x 3,0 mm

Поверхностная отделка: Оцинкованные

Безопасность 96" Chequered алюминиевое длины покрывает анти- пефорированный скид Dimpled металл отверстия сверхмощный

Материал: сталь/алюминий, нержавеющая сталь (304, 316)

Толщина: 2.0mm или 2.5mm

Размер: 2400 x 1200 мм

Обработка поверхности: Горяче погруженный, оцинкованный, оцинкованный, окрашенный, окрашенный

30X5mm Зернистые стальные решетки складной костер гриль тяжелой службы нержавеющей / оцинкованный для бара

Химический состав: Fe, c, Si, Mn, s, p

Сплав или нет: Нелегированные

Способность к решению проектов: Графический дизайн, дизайн 3D-моделей, общее решение проектов

Применение: Вилла

Гальванизированная стальной сваренная решеткой плита решетки металла стального прута 25x3 800x1000 для дорожки платформы

Химический состав: Fe, c, Si, Mn, s, p

Сплав или не: Не-сплав

Возможность решения проекта: графический дизайн, дизайн модели 3D, полное решение для проектов

Применение: вилла
