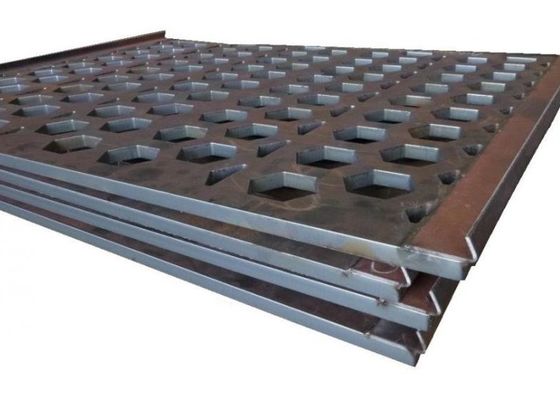

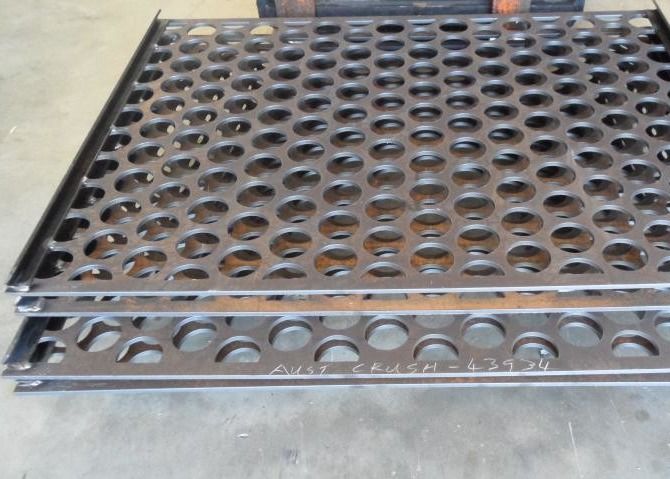

Твердость NM Степень пробивания металлической пробивной пластины из стали

Площадка для пробиванияЭто основной скрининг-материал в измельченной породе. Также используется для скрининга скальпов. Они выдержат грубый, тяжелый скрининг и, следовательно, прослужат дольше, чем большинство других скринингов.Продукция требует экологической.

1Перфорированные вибрирующие экраны - стандарты
Количество - укажите количество перфорированных экрановых пластин одинаковой толщины, ширины, длины, перфорации и строк.

2. Толщина - Укажите в дюймах или в количестве измерений.

● 1. Сталь - используйте таблицу США.

● 2. Нержавеющая сталь - используйте таблицу Std. Ga.

● 3. Монель - Используйте таблицу США.

● 4. Медь, медь, металл и алюминий - используйте B&S Ga. Table.

3. Тип металла - укажите требуемый вид металла. Стальная плита: используется не менее 0,20 C и не менее 0,40 Mn. Стальная плита с устойчивостью к абразии (AR); минимум 0,35 C и минимум 1,20 Mn.

4. ширина - "ширина" - это размеры под прямым углом к потоку материала. Укажите общую ширину. Если требуются фланцы крюка, укажите: "ширина (измеряется за пределами фланцев крюка)." Толерантность ширины: плюс 0" минус 1/4".

5. длина - "длина" - это размер перфорированной экрановой пластины, которая параллельна потоку экранируемого материала. Укажите общую длину.плюс 0" минус 1/4".

6. Размер и форма перфорации - нажмите здесь для перфораций, которые доступны.

7. Устройства перфораций - стандартным является поэтапное расположение (600 шаблона).

8. Стержни - "Стержень" - это металл между перфорациями и измеряется в точке, где перфорации ближе всего. Укажите ширину стержня.

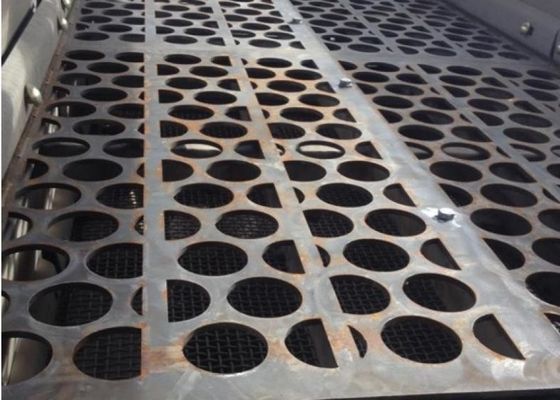

9. Способ прикрепления перфорированной экрановой пластины к вибрирующим экранам:

● 1. Фланцы крюка - Для стандартных вибрирующих экранов "напряженного типа" укажите "Фланцы крюка" (Кликните здесь).

● 2. прикреплен к раме вибрирующего экрана - если

● 3. Перографированная экрановая пластина должна быть застегнута, представьте эскиз, показывающий местоположение, размер и тип отверстий застежки.

● 4. Также укажите ширину пустых поперечных полос на боках и концах перфорированной экранированной пластины.

10. Коронные экраны - Если экрана должна быть "коронована", укажите размер короны, измеренный на центральной линии.стандартная корона для экранов толщиной 1/16 дюйма и тяжелее будет оборудована следующим образом:Для вибрирующих экранов шириной 3 или 4 фута - 1/2 "корона. Для вибрирующих экранов шириной 5 футов - 3/4" корона. Для вибрирующих экранов шириной 6 футов и более широкой -1 "корона.

11Прочая информация:

● 1. Для прорезанных перфораций - укажите, параллелен ли длинный размер прорезины ширине или длине прорезанной экрановой пластины.

● 2. Если экран должен быть "каругирован" для распределения или замедления потока материала, укажите.

● 3. Для экранов, требующих "сдвижных струн", чтобы снять с себя материал с больших размеров, укажите размер и местонахождение струн.

12. Сцепные решетки (полосатые платы) - могут поставляться в качестве стандартного изделия или на заказ по вашим требованиям с круглыми или квадратными отверстиями или без них.

Материал:

Мы можем предложить широкий ассортимент перфорационной пластины, либо перфорированной, либо плазменной, из мягкой стали и нержавеющей стали.

Типы краев:

сварка без швов с 45/60° сложенной пластиной из мягкой стали или пластины из нержавеющей стали

Перфорированные вращающиеся экраны - стандарты
Количество - укажите количество необходимых секций экрана (см. иллюстрацию выше).

Толщина - укажите в дюймах или в количестве измерений.

Сталь - U.S. Std. Ga. Таблица пересмотрена 11/42.

Monel - U.S. Std. Ga. таблица

Нержавеющая сталь - таблица Std. Ga.

Медь, Мунц, Алюминий - B&S Ga. Таблица

Тип металла - укажите требуемый вид металла. Используется стальная плита: не менее 0,20 C и не менее 0,40 Mn. Стальная плита, устойчивая к абразии (AR): не менее 0,35 C и не менее 1,20 Mn.

Диаметр - Укажите точный наружный диаметр или точный внутренний диаметр перфорированного экрана в дюймах.

Длина - Укажите длину секции экрана (см. иллюстрацию выше).

Размер и форма перфорации - см. страницу 4 для перфораций, которые доступны.

Устройства перфораций - Стойкое расположение (образец 600) является стандартным для перфорированной экрановой пластины при использовании на вращающихся экранах.

Стержни - "Стержень" - это металл между перфорациями и измеряется в точке, где перфорации ближе всего.

Сегменты - Укажите количество сегментов в каждом разделе (см. иллюстрации выше).

Способ сборки сегментов перфорированной экранированной пластины для изготовления секций и/или цилиндров

Задние суставы - не закреплены.

Задние суставы - стандартные зажимы.

Задницы - стандартные ремни.

Суставы поясницы - Суставы спинного сустава размером от 11/2" до 2" (минимальный круг 11/2").

Прочая информация - Если требуются отверстия для болтов для установки на раму или специальные края, представьте набросок.

Если требуются пробоины с отверстиями, и расположение отверстий важно,указывать, параллелен ли длинный размер слотов длине сечения экрана или параллелен ли он окружности сечения экрана;.
