Нержавеющая сталь перфорированный 2 мм пластинка связь конвейерной ленты
Металлические конвейеры с цепью,также называемый колонтитульными стальными ремнями, лентами-конвейерами для стыковки плит, цепными пластинами является тип транспортировочного устройства, изготовленного из стальных плит и колонтитульных булав или соединительных стержнейКонвейерная лента для металлической пластины может обеспечивать большую контактную площадь, плоская и гладкая поверхность для сушки, сортировки и транспортировки.
Материалы для конвейерных ремней из металлических цепей
- Конвейерная лента для металлических пластинок из углеродистой стали.
- Нержавеющая стальная цепная лента-конвейер.
- Оцинкованная стальная цепная лента-конвейер.
Спецификации конвейерной ленты для металлических пластин
- Материал:углеродистая сталь, SS 201, SS 304, SS 316.
- Толщина плит:00,8 мм, 1 мм, 1,2 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм.
- Диаметр соединительного стержня:5 мм, 6 мм, 8 мм, 10 мм, 12 мм.
- Протяженность ствола:190,05 мм, 25,4 мм, 31,75 мм, 38,1 мм, 50,8 мм, 76,2 мм.
- Ширина цепной пластины:От 200 до 4000 мм.
- Длина ремня:на заказ.
- Обработка поверхности:горячим оцинкованным, черным.
Преимущества продукта
Конвейерные ленты из нержавеющей стали
1.Строительство открытых сеток для быстрого дренажа и свободной циркуляции воздуха
2Плоская грузовая поверхность
3- Легко чистится.
Перфорированные пластиновые конвейерные ленты
Перфорированная пластина сочетается с непрерывно перфорированными цепными пластинами, отверстия на поверхности обеспечивают отличную производительность рассеивания тепла для транспортировки продуктов, таких как печенье,хлеб и другие горячие продуктыПерфорации позволяют отверстию в поясе варьироваться от нуля до очень большого.
Перфорированный конвейер может быть выполнен в различных моделях. Вы можете выбрать подходящий образец, чтобы соответствовать вашему приложению и детальным условиям использования.Апертура перфорированных отверстий может быть настроена в соответствии с вашими требованиями.
Конвексная цепная плита конвейерной ленты.
Поверхность цепной плиты изготавливается в несколько поднятых круглых шарообразных форм различного диаметра.Повышенная или выпуклая поверхность обеспечивает отличную антискользкость, чтобы предотвратить падение транспортируемых продуктов на землюВыпуклые цепные пластины могут быть добавлены с поперечными баффлами и боковыми пластинами для сортировки и защиты.
Применение конвейерной ленты с цепным соединением
1) Мороженные пищевые машины
2) Машины для тепловой обработки
3) Консервированные пищевые машины
4) Стеклянные машины
5) Морские пищевые машины
6) Химические машины
7) Машины для порошковой металлургии
8) Общие транспортировочные машины
9) Машина для непрерывной сушки
10) Специальные транспортировочные машины
| Материал конвейерной ленты |
Провод из нержавеющей стали |
| Конвейерная лента из нержавеющей стали |
5 6 7 7 10 13 15 15 18 20 20 19 |
| Диаметр провода ((мм) |
1 1 1 1 2 2 3 3 3 2 3 5 5 |
| Тип края петли |
одно- и двойные концы петли |
| Спиральный питч ((мм) |
30 30 30 30 30 30 30 40 50 60 100 130 150 300 |
| Общая ширина ((мм) |
300-4200 |
Металлическая цепная пластинка конвейерной ленты
перфорированный конвейер с отверстиями
перфорированный конвейер с отверстиями
SPROCKET 32B-1 Z10
Роликовые цепи - типы ANSI, BS/DN, антикоррозионные и крепления
Роликовые цепи являются важными компонентами и аксессуарами всей системы конвейерной ленты.Они используются в сочетании с роликовыми колёсами в качестве приводной системы для обеспечения стабильной и плавной передачи и передачи. Мы можем поставлять все виды роликовых цепей для вас. Просто обратитесь к следующему введению, и решить, какой из них подходит для вас. Что касается детальных спецификаций,Вы можете получить их тремя способами.:
Стандартные роликовые цепи ANSI являются наиболее широко используемыми цепями передачи энергии в США.Nitro ANSI цепи построены для обработки широкого спектра приложений во многих отраслях промышленностиСтрогие стандарты качества гарантируют, что каждая цепочка всегда будет соответствовать нашим требованиям к прочности и надежности.Цепочки ANSI имеют несколько вариантов, включая несколько нитей для приложений с более высокими требованиями к лошадиной силе.
| Номер цепи |
Стрелка |
Внутренняя ширина |
Диаметр ролика |
Общая ширина |
Диаметр булавки |
Высота плиты |
Толщина пластины |
| # |
П |
b1 |
d1 |
Л |
d2 |
h2 |
T |
| 25-1* |
1/4 |
1/8 |
0.130 |
0.311 |
0.091 |
0.228 |
0.030 |
| 35-1* |
3/8 |
3/16 |
0.200 |
0.488 |
0.141 |
0.346 |
0.050 |
| 40-1 |
1/2 |
5/16 |
0.312 |
0.653 |
0.156 |
0.469 |
0.060 |
| 41-1 |
1/2 |
1/4 |
0.306 |
0.541 |
0.141 |
0.390 |
0.050 |
| 50 к 1. |
5/8 |
3/8 |
0.400 |
0.815 |
0.200 |
0.585 |
0.080 |
| 60 к 1 |
3/4 |
1/2 |
0.469 |
1.020 |
0.234 |
0.709 |
0.094 |
| 80 к 1 |
1 |
5/8 |
0.625 |
1.287 |
0.312 |
0.949 |
0.125 |
| 100-1 |
1-1/4 |
3/4 |
0.750 |
1.590 |
0.375 |
1.188 |
0.156 |
| 120-1 |
1-1/2 |
1 |
0.875 |
1.980 |
0.437 |
1.425 |
0.187 |
| 140-1 |
1-3/4 |
1 |
1.000 |
2.141 |
0.500 |
1.663 |
0.219 |
| 160-1 |
2 |
1-1/4 |
1.125 |
2.551 |
0.562 |
1.889 |
0.250 |
| 180-1 |
2-1/4 |
1-13/32 |
1.406 |
2.866 |
0.687 |
2.047 |
0.281 |
| 200-1 |
2-1/2 |
1-1/2 |
1.562 |
3.161 |
0.781 |
2.375 |
0.312 |
| 240-1 |
3 |
1-7/8 |
1.875 |
3.760 |
0.937 |
2.791 |
0.375 |

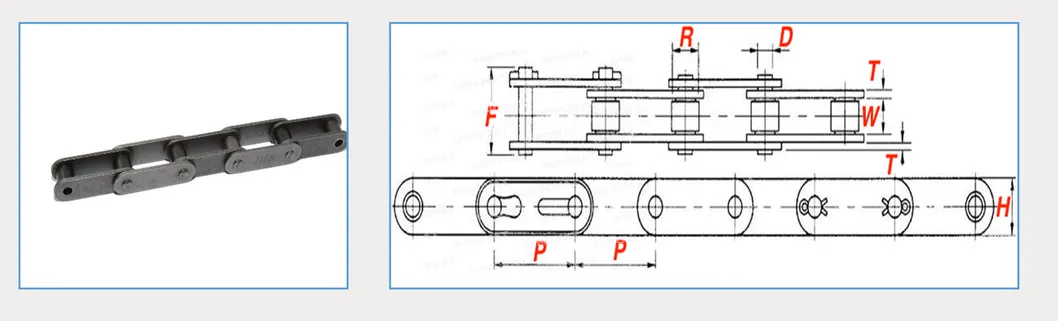

Включая звенья, которые в два раза длиннее стандартных роликовых цепей, роликовая цепь предназначена для длительных приводов, применений с низкой до средней скоростью и использует зубчатые колеса с не менее 24 зубами.Они были изготовлены с более толстыми боковыми пластинами, чтобы справиться с более высокими рабочими нагрузками, чем стандартные цепиС более прочной боковой пластиной тяжелые роликовые цепи сохраняют свою прочность и стабильность в течение более длительного периода времени.

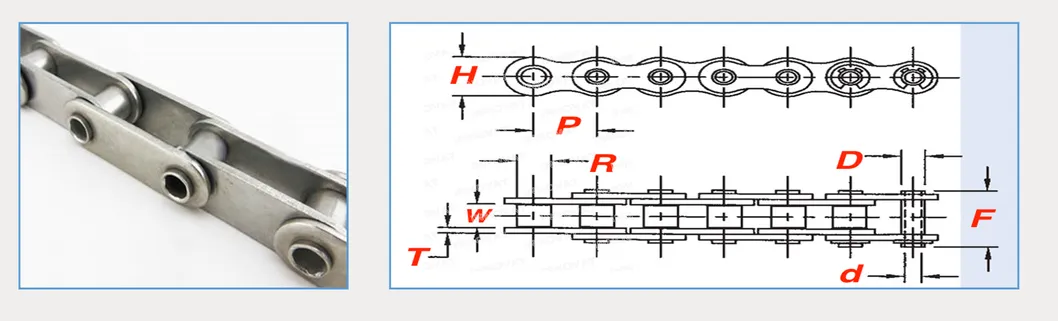

Полынистый роликовый цепь по существу то же самое, что и стандартный роликовый цепь только с "полынистыми роликовыми". Это не только уменьшает вес цепи,но это также дает вам возможность разместить расширенные булавки через цепочку для транспортировки продуктаМногие приложения включают: пекарни, воздушные конвейеры, лифты, птицеводство, сельское хозяйство и широкий спектр других приложений.
| Размер |
Высота (P) |
(W) |
(R) |
(D) |
(d) |
Длина пустого штифта |
(F) |
(H) |
(T) |
Вес |
| 40 л. с. |
0.500" |
0.313" |
0.312" |
0.221" |
0.157" |
0.689" |
0.689" |
0.472" |
0.059" |
0.35 фунтов / FT |
| 50 л.с. |
0.625" |
0.375" |
0.400" |
0.283" |
0.202" |
0.854" |
0.854" |
0.591" |
0.079" |
0.58 фунтов / FT |
| 60 л.с. |
0.750" |
0.500" |
0.469" |
0.333" |
0.236" |
1.055" |
1.055" |
0.713" |
0.094" |
0.81 фунтов стерлингов / FT |
| 80 л.с. |
1.000" |
0.625" |
0.625" |
0.449" |
0.318" |
1.276" |
1.276" |
0.950" |
0.125" |
1.46 фунтов стерлингов / FT |

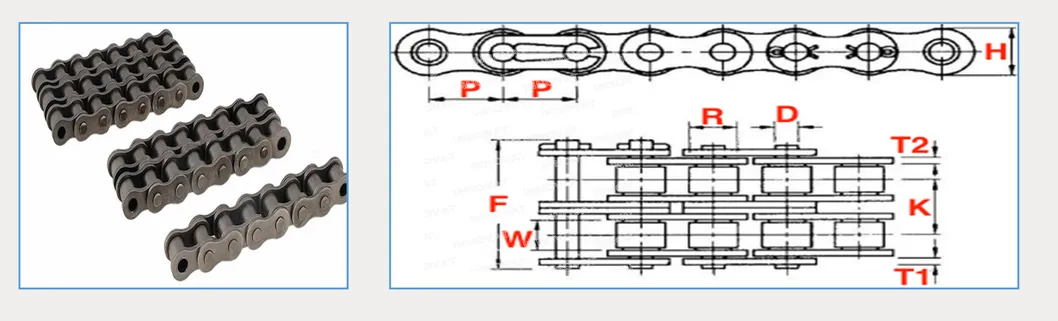

| Многостворчатые роликовые цепи предназначены для того, чтобы иметь более сильное множественное количество стойков, чем аналогичные ANSI или Metric.Пример будет # 80-2 двойной роликовой цепочки является "двойной" прочность, как ANSI 80-1 одиночной цепиНаши многоцепочечные роликовые цепи, безусловно, впечатлят ведущей в отрасли прочностью на протяжение и производительностью.Поставляя до двенадцати (-12) цепочки с роликами на нитки мы уверены, что у нас есть многоцелевая роликовая цепь для вашего приложенияКроме того, мы поставляем коррозионно-устойчивые многоцепочечные роликовые цепи, такие как нержавеющая, никелевая и покрытые, а также многоцепочечные цепочки. |
|
|
| Размер |
Высота (P) |
(K) |
(W) |
(R) |
(D) |
(F) |
(T1) |
(T2) |
(H) |
Масса (фунты/фунты) |
|
|
| |
|
| 04B-2 |
0.236" |
0.217" |
0.110" |
0.158" |
0.073" |
0.524" |
- Я... |
- Я... |
0.197" |
0.154 |
|
|
| 05В-2 |
0.315" |
0.222" |
0.118" |
0.197" |
0.091" |
0.571" |
- Я... |
- Я... |
0.280" |
|
|
|
| 06В-2 |
0.375" |
0.403" |
0.225" |
0.250" |
0.129" |
0.941" |
0.039" |
0.051" |
0.323" |
0.496 |
|
|
| 08В-2 |
0.500" |
0.548" |
0.305" |
0.335" |
0.175" |
1.260" |
0.059" |
0.059" |
0.469" |
0.872 |
|
|
| 10B-2 |
0.625" |
0.653" |
0.380" |
0.400" |
0.200" |
1.457" |
0.059" |
0.059" |
0.579" |
1.127 |
|
|
| 12В-2 |
0.750" |
0.766" |
0.460" |
0.475" |
0.225" |
1.697" |
0.071" |
0.071" |
0.634" |
1.529 |
|
|
| 16В-2 |
1.000" |
1.255" |
0.670" |
0.625" |
0.326" |
2.756" |
0.126" |
0.157" |
0.819" |
3.433 |
|
|
| 20В-2 |
1.250" |
1.435" |
0.770" |
0.750" |
0.401" |
3.169" |
0.138" |
0.177" |
1.024" |
5.076 |
|
|
| 24В-2 |
1.500" |
1.904" |
1.000" |
1.000" |
0.576" |
4.217" |
0.197" |
0.236" |
1.224" |
9.321 |
|
|
| 28В-2 |
1.750" |
2.345" |
1.220" |
1.100" |
0.626" |
5.083" |
- Я... |
- Я... |
1.457" |
11.09 |
|
|
| 32В-2 |
2.000" |
2.305" |
1.220" |
1.150" |
0.701" |
5.102" |
- Я... |
- Я... |
1.662" |
14.029 |
|
|
| 40B-2 |
2.500" |
2.846" |
1.500" |
1.550" |
0.901" |
6.358" |
- Я... |
- Я... |
2.083" |
21.378 |
|
|
| 48B-2 |
3.000" |
3.599" |
1.800" |
1.900" |
1.151" |
7.803" |
- Я... |
- Я... |
2.512" |
33.4 |
|
|
| 56B-2 |
3.500" |
4.197" |
2.100" |
2.125" |
1.351" |
9.039" |
- Я... |
- Я... |
3.063" |
46.765 |
|
|
